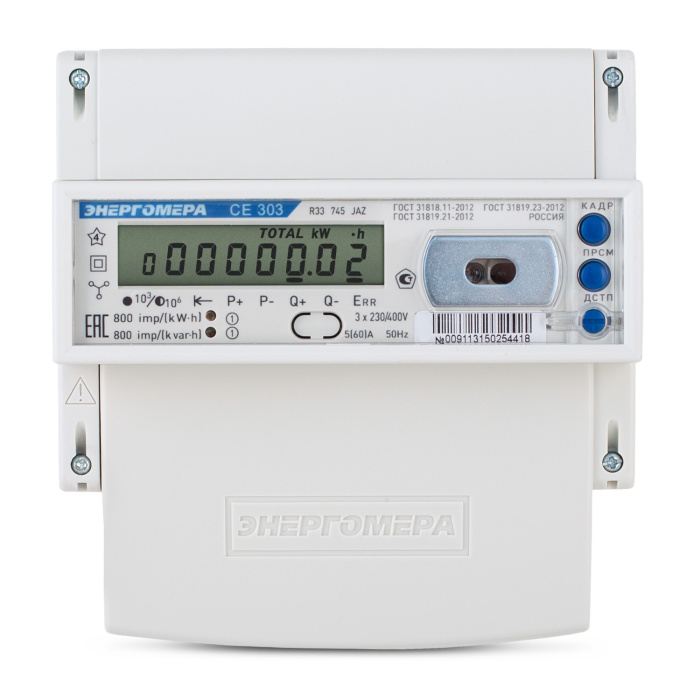

Счетчик Энергомера CE-303 380V 2хтарифный 5-60А на DIN рейку
Класс точности по активной/реактивной энергии 1/1
Номинальное напряжение, В 3x230/400
Базовый (максимальный) ток, 5 (60)
Стартовый ток (чувствительность), мА 20
Частота измерительной сети, Гц 50±2,5
Число тарифов 4
Время усреднения профилей нагрузки, мин 1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60
Количество датчиков тока, шт 3
Диапазон рабочих температур, °С от минус 40 до плюс 60
Габаритные размеры (ВхШхГ), не более, мм 151,5 x 143 x 72,5
Масса, не более, кг 3
Степень защиты по ГОСТ 14254-96 IP51
Счетчик обеспечивает
- Хранение данных о почасовых объемах потребленной энергии за последние 128 суток.
- Интервал времени усреднения профилей нагрузки: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут.
- Длительность хранения информации при отключении питании - не менее 10 лет.
- Фиксацию 20 последних корректировок времени, изменения установок времени тарифных зон и перепрограммирования метрологических характеристик счетчика.
- Фиксацию 100 последних пропаданий и выходов за пределы допустимых значений фазных напряжений.
- Индикацию данных на ЖК-индикаторе с заданной периодичностью
(Т=5-255 с) или пролистывание с помощью элементов управления (кнопки) на лицевой панели.
- Управление нагрузкой с использованием УЗО (или внешнего коммутационного аппарата) по команде диспетчера с индикацией режима отключения.
- Сигнализацию отклонения от лимитов по мощности и потреблению, фиксацию максимального значения мощности для каждого тарифа в течение месяца (интервал усреднения - 30 минут) и контроль превышения лимита для выдачи счетчиком команды на срабатывание внешнего реле сигнализации.
- Защиту от внешних воздействий:
при наличии постоянной составляющей в сети;
при воздействии переменного магнитного поля;
при воздействии постоянного магнитного поля;
при изменении направления тока в фазах (вход-выход счетчика).
- Обеспечение питания как от фазного напряжения (наличие 1 фазы), так и от линейного (обрыв нуля).
- Предусмотрена защита памяти данных и памяти программ от несанкционированных изменений с помощью кнопок или по интерфейсу (два пароля для двух уровней доступа, аппаратное разрешение (кнопка или другое устройство), электронная пломба с фиксацией в журнале событий).
- Контроль обрывов фазных и нулевого проводов на участках линии от трансформаторной подстанции до счетчика, с последующей сигнализацией об авариях на ЛЭП (в исполнениях счетчиков с модулем GSM).
- Задание лимитов по превышению потребляемых токов, с фиксацией в журнал событий и сигнализацией о превышении верхнего лимита.
