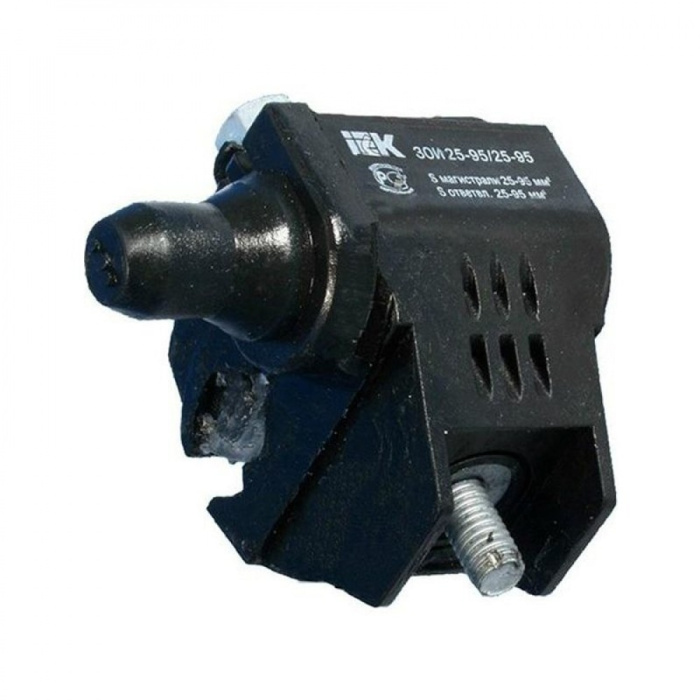

Зажим ответвительный ЗОИ (25-95/25-95кв.мм)

Зажим ответвительный ЗОИ (25-95/25-95кв.мм)

Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения). При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц. Корпус зажима выполнен из механически прочного термопластика армированного стекловолокном.
Номин напряжение:    1000 В
Сечение магистрали:    25...95 мм²
Сечение ответвления:    25...95 мм²
Номин поперечное сечение переходной секции:    25...95 мм²
Номин поперечное сечение ответвления:    25...95 мм²
Тип соединения:    Винтовое соединение
Температура эксплуатации:    -60...+55 °C
Номин ток зажима:    190 А
Момент срыва головки болта при монтаже:    15 Нм
Номин напряжение изоляции Ui:    6000 В
