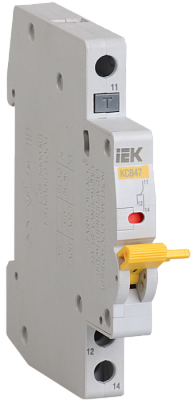

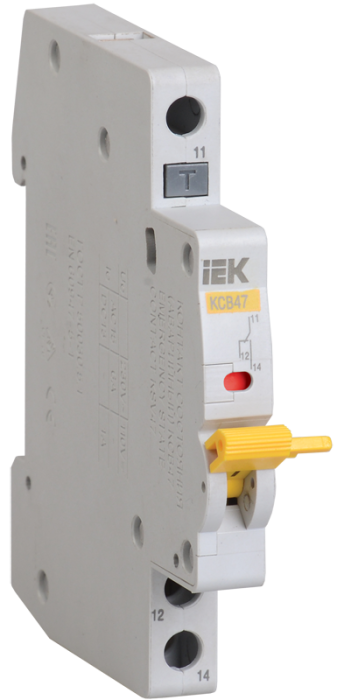

Доп. контакт КСВ-47 на DIN-рейку

Доп. контакт КСВ-47 на DIN-рейку

Контакт состояния (аварийный) КСВ47 служит для получения информации о состоянии автоматических выключателей ВА47-29 и ВА47-100 в системах автоматизации технологических процессов или защиты конкретных объектов.
КСВ47 выполняет функцию сигнализации положения механизма взвода ВА47.
После установки модуля в зацепление с механизмом ВА47 при первом взведении рукоятки управления происходит переключение контактов, остающихся в таком положении и при ручном отключении ВА47. Переключение контактов произойдет только при срабатывании выключателя от сверхтоков (перегрузки или короткого замыкания).
В верхней части модуля предусмотрена площадка, при нажатии на которую происходит принудительный сброс механизма и переключение контактов.
Безвинтовое крепление к автоматическим выключателям ВА47-29 и ВА47-100.
Технические характеристики:
Номинальное напряжение в сети перемен тока 50 Гц:            230 В
Кол-во норм разомкнутых - НО контактов:                                    1
Кол-во нормально замкнутых - НЗ контактов:                                1
Номин напряжение постоян тока - DC:                                        110 В
Макс сечение входящего кабеля:                                                 2,5 мм²
Тип монтажа:                                                                             На DIN-рейку
Ширина по количеству модульных расстояний:                             0,5
Степень защиты:                                                                        IP20
Тип подключения:                                                              Винтовое соединение
Функционал назначение или применение:                      Контакт состояния
Количество переключающих контактов:                                         1
Высота:                                                                                         79 мм
Ширина:                                                                                         14,7 мм
Глубина:                                                                                        72 мм
Вес:                                                                                                 0,046 кг
